交流數字功率計 |
|

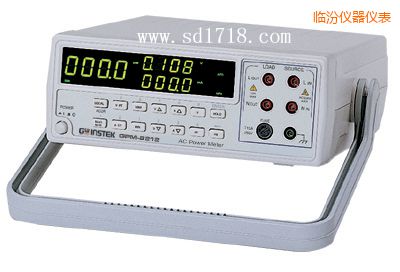

| 型 號：GPM-8212 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：同時量測顯示功率、電流、電壓 (功率因素或頻率)
|
 |
臨汾交流數字功率計-GPM-8212-臺灣固緯GWINSTEK
臺式數位交流功率計 , 主要功能:AC Power Meter
GPM-8212是一款適合中高端應用的臺式功率計。最大可設置9999倍CT/PT比率，，高抗噪能力和電壓/電流/功率的真有效值測量等功能使得GPM-8212成為一款性能優越功能強大的功率表。另外還有簡單的結構和操作。超大0.56英寸顯示幕能同時顯示功率/電流/電壓（PF/Hz）三個測量項目。RS-232C或RS-485接口與電腦連接用于實現數據采集和測試系統。
特點
同時測量(顯示)功率、電流、電壓 (功率因素或頻率)
真有效值電壓、電流、功率
最大值/最小值/保存功能
高抗噪能力
PT比率設定 (1 ~ 9999)
CT比率設定 (1 ~ 9999)
|
電壓
|
|
檔位
|
5V, 10V, 20V, 40V, 80V, 160V, 320V, 640V 共 8 檔，，
自動/手動換擋
|
|
測量型態
|
真有效值
|
|
輸入阻抗
|
>1MΩ
|
|
最大輸入電壓
|
1000V (峰值), 700V (有效值)
|
|
PT 比率設定
|
1 ~ 9999
|
準確度(在 23°C+5°C)
(正弦波)
|
+ （0.1% 讀值 + 0.1% 檔位）
|
|
電流
|
|
檔位
|
160mA, 320mA, 640mA, 1.280A, 2.560A, 5.120A, 10.24A, 20.48A 共 8 檔，，自動/手動換檔
|
|
測量型態
|
真有效值
|
|
輸入阻抗
|
0.01Ω
|
|
最大輸入電流
|
30A (峰值), 20A (有效值)
|
|
CT 比率設定
|
1 ~ 9999
|
準確度(在23°C+5°C)
(正弦波)
|
+ （0.1% 讀值 + 0.1% 檔位）
|
|
瓦特
|
|
測量范圍
|
0.32mW ~13.10kW
|
|
測量型態
|
真有效值
|
準確度(在23°C+5°C)
(正弦波)
|
+ （0.2% 讀值 + 0.2% 檔位）
|
|
功率因素
|
|
范圍
|
0.001 ~ 1.000
|
|
計算式
|
W / (V x A) = 功率因數(PF)
|
|
頻率
|
|
測量范圍
|
40Hz ~ 400Hz
|
準確度(在 23°C+5°C)
（正弦波）
|
+ （0.2% 讀值 + 2位）
|
|
常規
|
|
顯示屏
|
4 位 0.56" LED ； 2 組 4 位 0.4" LED
|
|
最小輸入
|
2% 檔位
|
|
反應時間
|
2 次/秒
|
|
過載指示
|
" O.L "
|
|
電源
|
|
|
|
AC 100V ~ 230V, 50/60Hz
|
|
附件
|
|
|
|
電源線 × 1,
操作手冊 × 1,
|
|
尺寸&重量
|
|
|
251(寬) × 91(高) × 291(長) mm
約 1.6 公斤
|
|
