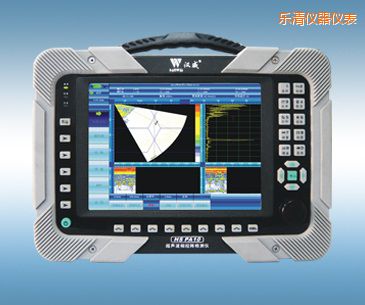

樂清相控陣超聲波檢測儀-HS PA10-武漢中科
相控陣超聲波檢測儀HS PA10 特點優點：
● 圖像分辨率高（1024×768像素，圖像顯示更細膩，缺陷定位、定量精度更高）
● 高達60Hz 扇形顯示刷新率，圖形動態效果更佳
● 同步發射接收，實時A、C、D、S、L記錄成像
● 全角度的DAC曲線，石家莊超聲波探傷儀，不限點數的DAC曲線制作及補償功能
● 延時線精度1ns，聚焦性能更好，全程動態聚焦
● 發射電壓最高達300V（大功率發射強度領先國內外產品）
● 高增益調節范圍（數字增益30dB，模擬增益80dB）
● 具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷
● 支持模塊擴展，可擴展4對TOFD通道及PE多通道
● 具備多種工件檢測模擬功能
（適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材等工件檢測）
● 支持編碼器全程掃查記錄
● 重量輕，體積小，攜帶方便，外型美觀
相控陣超聲波檢測儀HS PA10 技術參數：
顯示屏尺寸：8.4英寸
顯示屏分辯率：1024×768
數據存儲：內部16GB ，外接USB存儲
擴展接口：USB2.0×4，10M/100M LAN×1，VGA×1
供電方式：24V交流適配器，超聲波探傷儀工作原理，14.8V鋰電池
工作時間：4小時
重量：4.8Kg
尺寸：300×215×123（mm）
編碼器接口：+5V TTL電平
掃查圖像：A/C/D/S/L
系統帶寬：0.5-15MHz（-3dB）
數字化頻率：105MHz 10bit
重復頻率：1.6KHz-4.6KHz
S掃刷新率：最高可達60Hz
延時線精度：1ns
DAC：不限點
TCG：不限點
檢波方式：正檢波，負檢波，全檢波，射頻波
發射延時范圍：0-20us
接收延時范圍：0-20us
發射電壓：50V-300V
脈沖寬度：30ns-1000ns，（步進10ns）
脈沖激發方式：負方波
增益范圍：模擬增益0--80 dB，數字增益0--30 dB
增益步進：模擬增益 0.1 dB，武漢中科漢威公司，數字增益 6 dB
聚焦：發射單點聚焦，接收動態聚焦
支持擴展模式：支持模塊擴展(可擴展4對TOFD通道及PE多通道)
