定西時代磨斑視頻測量儀-TIME-M4041V-時代儀器
TIME-M4041V磨磨斑視頻測量儀主要用于測量四球試驗的磨斑直徑。滿足標GB3142、GB12580對試驗數據測量的要求。此外，，該測量儀還可用于環塊磨損試驗機的試樣觀察等。

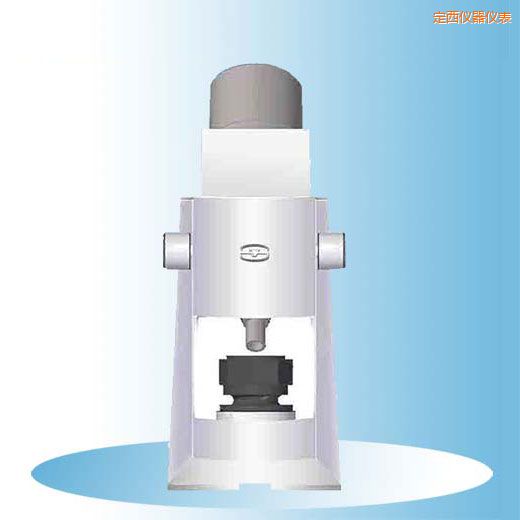

TIME-M4041V磨斑視頻測量儀結構主要包括機座部分、工作臺部分、鏡筒調整機構、LED光源和視頻測置系統。
機座部分包括機殼、前底板、后擋板及下底板。
工作臺部分包括工作臺和油盒。
鏡筒調整機構由鏡筒、鏡簡力臂、齒輪齒條傳動機構、鎖緊手輪和調整手輪組成。
視頻測量系統由2 5×物鏡、適配鏡、攝像頭以及相應測置軟件、計算機組成。2.5X物鏡安裝在鏡筒下端，適配鏡攝像頭安裝在鏡簡上端，，計算機安裝好軟件后，，用數據線將攝像頭與計算機相連。
|
技術指標/試驗機型號
|
TIME M4041V
|
|
測量精度
|
0.01mm
|
|
磨斑測量范圍
|
0-4mm
|
|
測量工作臺直徑
|
114mm
|
|
包括機座部分、工作臺部分、鏡筒調整機構、LED光源和視頻測量系統
|
由調整手輪進行上下測量空間調整
|
|
圖像采集、編輯標注、圖像保存、試驗數據處理和保存及生成報告打印
|
