昌吉微機控制電子萬能試驗機-WDW-B50-時代儀器

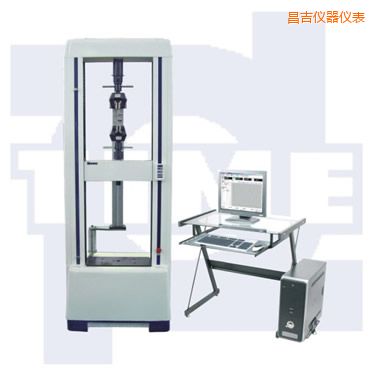

WDW-B50電子萬能試驗機由主機、全數字測量控制系統、用戶軟件包、功能附件等組成。
1 主機：
WDW-B50電子萬能試驗機是我公司生產的新一代電子萬能試驗機。傳動系統采用零間隙滾珠絲杠副，保證了試驗結果的準確性和耐久性，主機框架應用四根導向立柱導向，保證了框架的剛性。機械傳動采用圓弧同步齒形帶，，而且傳動平穩，響應快、噪音低。
雙空間工作方式，上空間做拉伸試驗，下空間做壓縮試驗，，上、下空間試驗無需裝卸夾具。
2 附具：
標準配置：
楔型拉伸附具、壓縮附具硬橡膠專用附具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，，保證了試驗結果的準確性。
微機控制電子萬能試驗機WDW-B50主要技術指標：
|
項目
|
技術指標
|
|
最大試驗力
|
50kN
|
|
力值測量范圍
|
滿量程的0.4%-100%
|
|
試驗力準確度
|
優于示值的±0.5%
|
|
試驗力示值分辨率
|
1/200000
|
|
橫梁位移測量
|
分辨率0.001mm
|
|
位移示值測量誤差
|
示值的±0.5%范圍內
|
|
橫梁速度范圍
|
0. 005-500mm/min
|
|
速度示值測量誤差
|
示值的±0.5%，檢測范圍為0. 05-500mm/min
|
|
小變形測量準確度
|
在引伸計滿量程的2%-100%范圍內，優于示值的±1%
|
|
小變形示值誤差
|
示值的±0.5%范圍內
|
|
小變形測量分辨率
|
1/100000 Fs
|
|
垂直試驗空間
|
800mm
|
|
有效試驗寬度
|
560mm
|
|
外形尺寸
|
880*690*2130
|
|
壓盤直徑
|
ф180mm
|
|
整機形式
|
門式結構
|
